當前位置：首頁>光虎鏡頭>高分辨率雙遠心鏡頭>德國技術光虎TTL9.5系列

產品簡介

產品單頁

STEP

型號：TTL9.5-25-50C
品牌：
系列：德國技術光虎TTL9.5系列
鏡頭種類：高分辨率雙遠心鏡頭
視野：
視場角：
焦距：
像面尺寸：1/1.7"
像素：
工作距離：50±1
接口：C

產品特性

>>全景深、全視野、全波段實測：
畸變小于0.05%，遠心度小于0.05°

>>雙遠心設計

>>TG+多層鍍膜，高透過率

>>工業級防水

>>高分辨率和大景深兩種選擇

>>光圈可定制

>>工作距在一定范圍內可調整

產品參數

類別			高分辨率產品	大景深產品
型號			TTL9.5-25-50C	TTL9.5-25-50C-D
最大視野			25	25
倍率			0.380	0.380
工作距離			50±1	50±1
1/1.7”	H	7.6	20	20
	V	5.7	15	15
	D	9.5	25	25
有效F數			6	16
物方分辨率（μm）			10.59	28.25
景深			3.32	8.86
實測遠心度（°）			<0.05	<0.05
實測畸變率（%）			<0.05	<0.05
接口			C	C

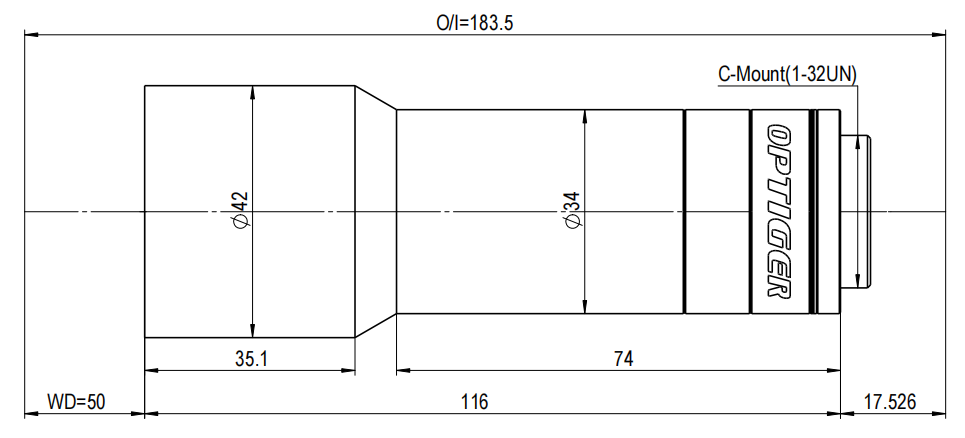

產品尺寸圖

雙遠心鏡頭對精密尺寸測量有著非常重要的意義，隨著機器視覺的不斷發展，對雙遠心鏡頭的性能要求也越來越高。本公司致力于雙遠心鏡頭的研發，著重提高鏡頭的各項性能參數。

光虎雙遠心鏡頭系列擁有高遠心度、低畸變率的性能特點，主要應用于精密測量領域及高精度視覺定位。

TTL9.5系列標準雙遠心鏡頭標準C接口，最大兼容1/1.7"（對角線9.5mm）靶面工業相機。

光虎光學專業生產由德國設計的工業鏡頭。

以高精度雙遠心鏡頭為核心，涵蓋高性能FA定焦鏡頭、變倍鏡頭等產品。

可實現為客戶定制化研發生產。光虎光學還代理歐美日機器視覺全系列產品。

如面陣與線掃工業相機、智能相機、3D相機、紅外與紫外相機、光源、圖像采集卡、機器視覺軟件及其他周邊產品。
